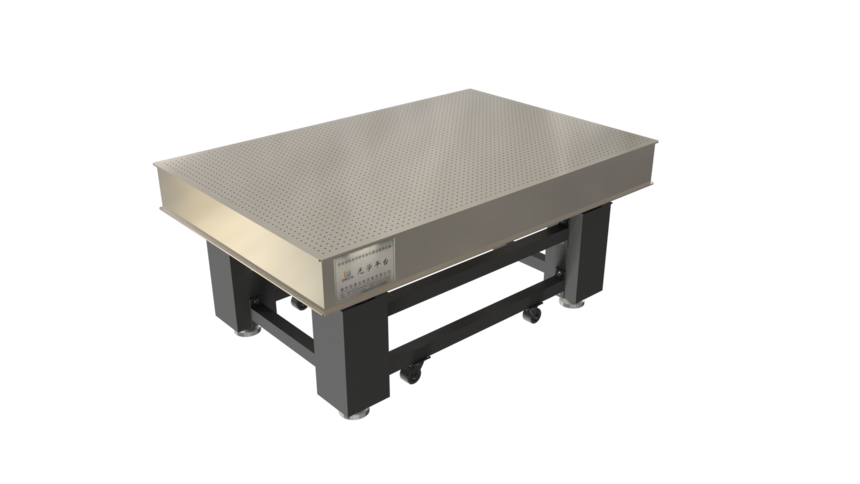

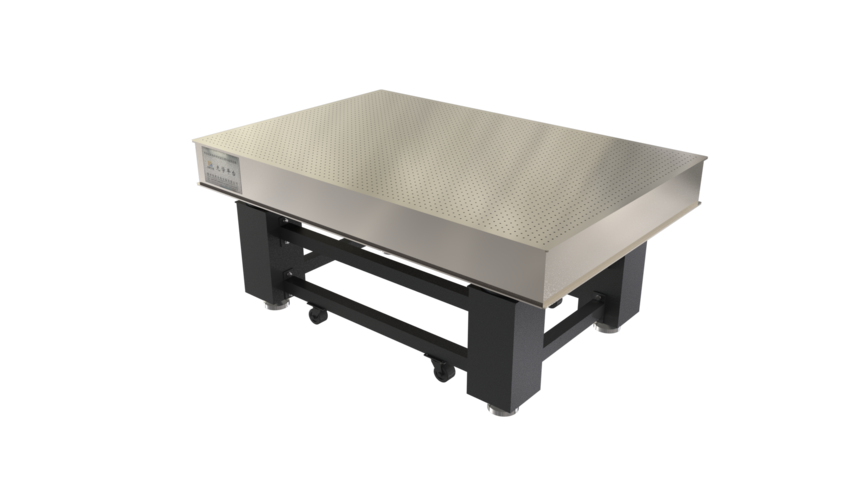

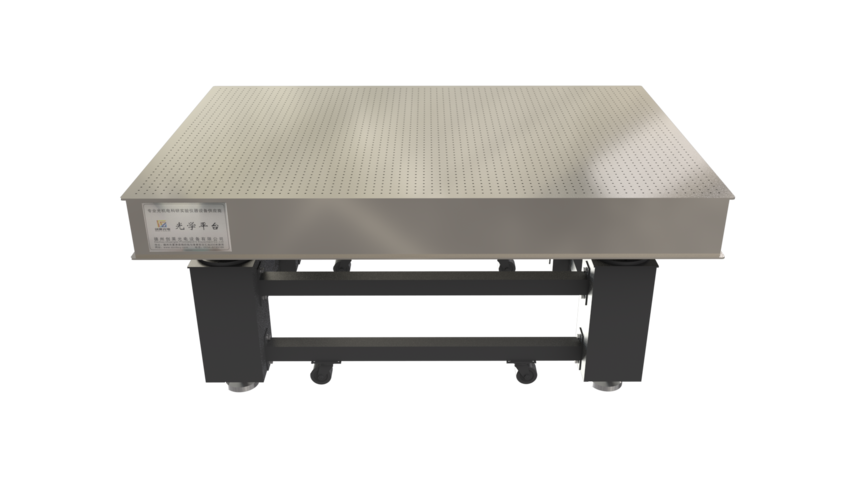

科研蜂窝无磁平台CL-FWWCGXPT系列

1.台面结构：光学平台台面由304或者316L不锈钢上面板、密封杯、六角蜂窝桁架以及底板钢共四层组成。磁性不锈钢上面板经过精密打磨，保证平台台面平面度<50um/m²，粗糙度<0.8 μm。上面板下密封杯结构可以有效阻止污染物进入蜂窝结构，并阻隔蜂窝桁架内部气流。

2.面板：采用6mm厚的304或者316L无磁不锈钢,采用精密磨削工艺,经密迪纹亚光处理。

3.底板：采用4mm碳钢板,底面防锈处理。

4.侧面装饰：侧面装饰是由高密度压缩合成板,铝塑板和不锈钢包角粘结而成。

5.隔离杯：材料1060银色拉伸铝,厚度1.2mm,孔深12.5mm,每个孔下面都有一个隔离杯。

    作用：防止细小零部件掉到蜂窝芯里面,同时也保证台面干净,防粉尘,防水,防油。

6.六角蜂窝芯：衍架式六角真蜂窝结,采用国内全粘结工艺,无任何焊点,垂直粘接三芯蜂窝， 提供更好的约束层及宽带阻尼刚性结构。材质采用耐脂纹镀铝锌板,厚度：       0.25mm；六角蜂窝芯密度：250kg/m3。

7.台板承载:不小于250kg/㎡,最大承载为均布载荷不低于750kg的设备,当承载为最大时,变形量≤2μm/㎡。

8.动柔度>100Hz。

9.孔距：25mm×25mm。

10.孔边距：37.5mm。

11.孔径：M6螺孔。

12.表面粗糙度：0.8-1.6μm。

13.平面度：平面度<50 μm/m²。

14.隔振方式：隔振橡胶。

15.阻尼方式：固态橡胶阻尼(国标GB/T20029-2005）

16.阻尼比：0.05~0.2。

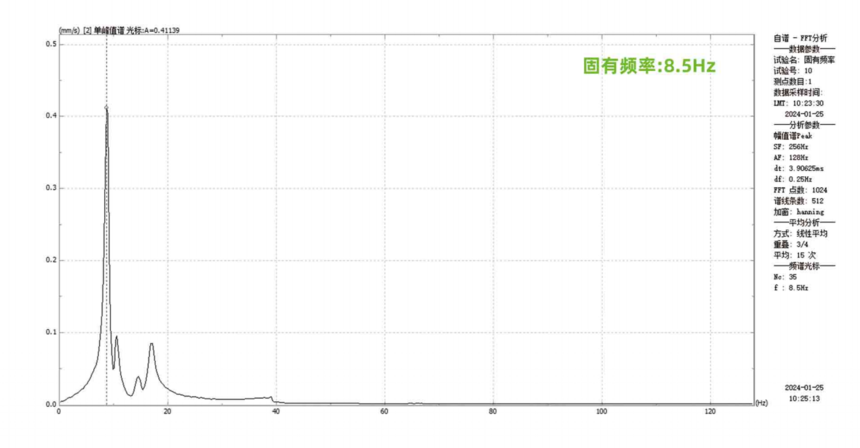

17.隔振固有频率：垂直 3.0～8.0Hz ，水平 3.0～8.0Hz ，同负载和实际使用情况相关

18.恢复时间：＜5S。

19.总高度：800mm，总高度可调范围：±25mm。

20.台面厚度：50/100/150/200/300(可选配)。

21.支架：80*80/120*120/200*200,采用C型钢,厚度5mm,80mm/120mm载荷支架不小于250KG/只,200mm载荷支架不小于650KG/只,表面处理：采用喷塑处理。

22.支撑数量：4支撑,通过连杆连接,连杆采用C型钢C型钢厚度不小于2mm,连杆外观：表面处理采用喷塑处理。

23.支撑顶部:水滴锥形复合阻尼橡胶隔振器。

24.重量：50mm台面厚度*(长*宽*120kg),100mm台面厚度*(长*宽*130kg),150mm台面厚度*(长*宽*140kg),200mm台面厚度*(长*宽*150kg)。

25.负载：500-3000kg(实际负载参考台面大小及配套支架衡量）。

26.调平方式：手动调平

27.附带安装工具一套，高精数显平定仪一台
