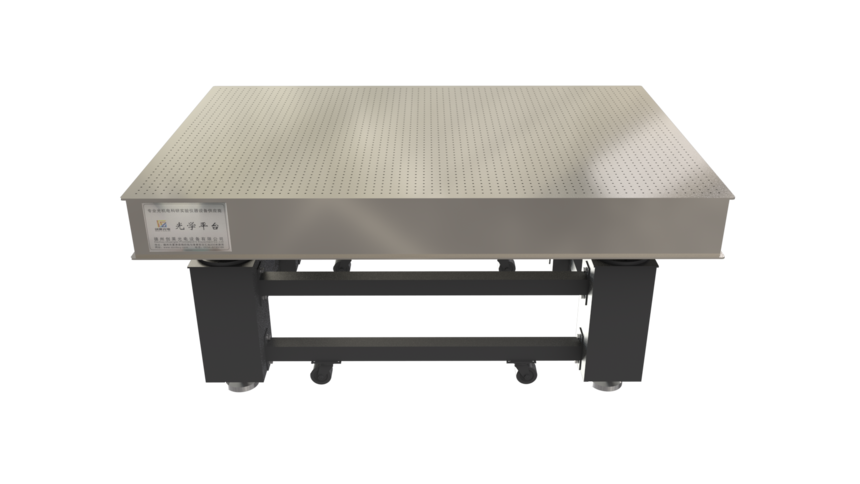

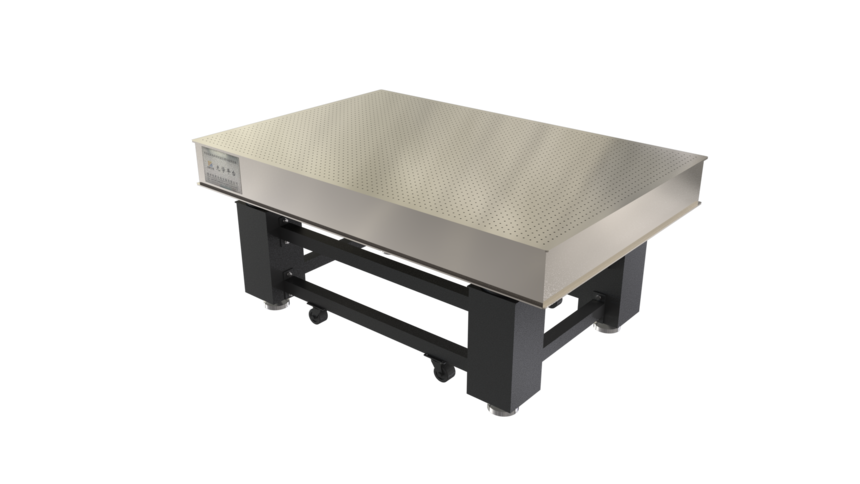

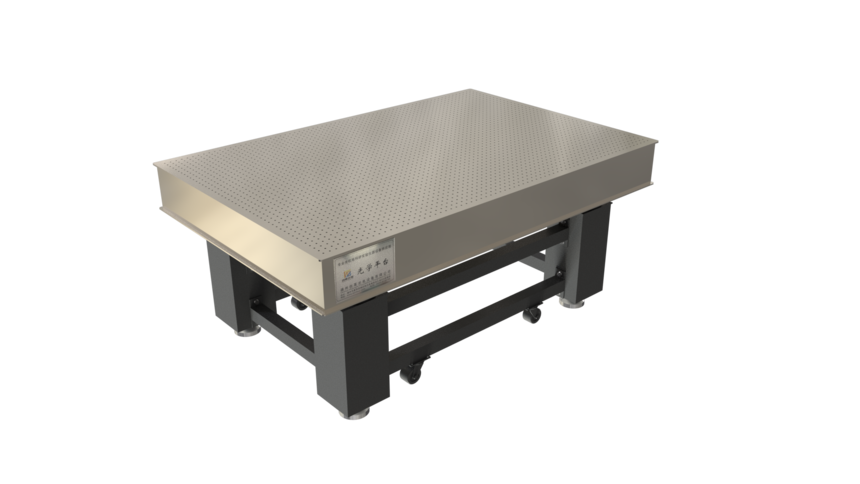

无磁光学平台CL-WCGXPT系列

CL-WCGXPT系列结构上采用：国标阻尼隔振垫、整体焊接支架、标准不锈钢台面，整体高度800mm，分为台面和支架两部分。

1、台面整体为三层夹心式蜂窝结构，上台面材料为304或者316L无磁不锈钢，

2、厚度根据尺寸设计为：50/100/150/200/300mm，具有很好的硬重比和刚性。

3、台面采用精密磨削工艺，台面的平面度达到平面度<50 μm/m²，粗糙度<0.8 μmm,台面上按照 25mm×25mm 孔距均布 M6 螺纹孔，方便安装各类滑台和调整架。

4、支架采用整体焊接四支撑结构（上方采用三加一调整高度机构），3米及以上为六支撑结构（上方采用三加三调整高度机构），支架下方（每个支撑腿下方）还具有高度可调支脚，可解决地面不平引起的支架扭曲，变形等现象。支撑腿上方及下方均采用阻尼隔振垫，具有较好的隔振性能，固有频率通常小于3-15Hz。支架带脚轮，方便移动和搬运。

5、CL-WCGXPT系列产品刚性高、稳定性好、隔振效果突出，适合于针对无磁实验环境使用，能兼顾教学和科研领域的应用。

特点：

上台面304或者316L无磁不锈钢面包板。

采用国标（GB/T 20029-2005）规定的阻尼隔振垫，固有频率通常小于3~18Hz。

表面经过亚光处理，可有效减少杂散光。

整体焊接支架，刚性高，稳定性好。

侧面为黑色铝塑板，美观、实用，四角用不锈钢板包角。

教学和科研可兼顾的阻尼隔振光学平台。

技术指标：

固有频率：＜垂直 3.0～8.0Hz ，水平 3.0～8.0Hz ，同负载和实际使用情况相

振幅：5um

平面度：平面度<50 μm/m²

上台面：6~8mm厚 304或者316L无磁不锈钢

下底面：4~6mm厚碳钢，表面喷黑塑处理

台面厚度：50/100/150/200/300mm，详见选型表

台面加支架总高度800mm，总高度可调范围：-10~+15mm

孔距：25mm×25mm

边缘孔距边：37.5mm

孔径：M6

调平方式：手动调平

附带安装工具一套，高精数显平定仪一台
