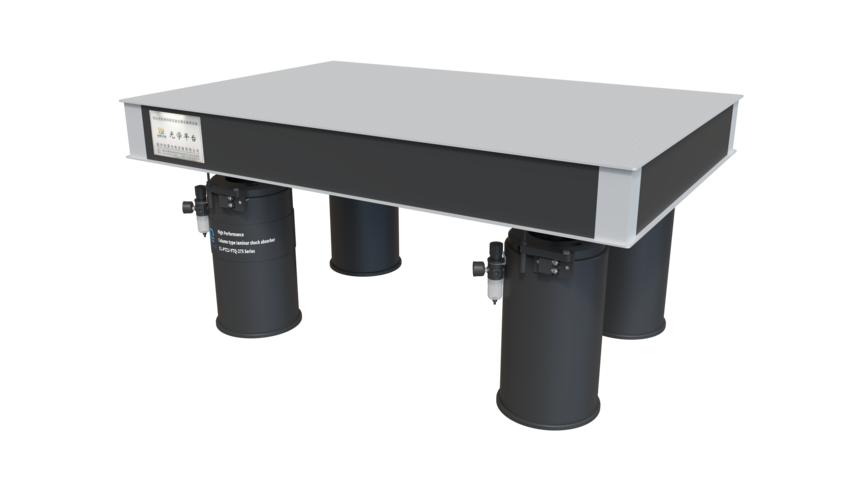

科研级空气弹簧气浮平台CL-QFPT系列

CL-QFPT系列是创莱光电采用半膜片式空气弹簧、支腿相互独立，自动充气，自动平衡，响应时间短，平衡速度快。隔振效果好、是一款性价比非常高的科研级气浮隔振光学平台，适合对隔振要求高的光学实验。

1、台面整体为三层夹心式蜂窝结构，上台面材料为SUS430（1Cr17） 高导磁不锈钢，具有很好的耐腐蚀性能。

2、厚度根据尺寸设计为：100/150/200/300mm。具有很好的硬重比和刚性。台面采用精密磨削工艺。

3、台面的平面度达到：平面度<50 μm/m²，粗糙度<0.8 μm，

4、台面上按照25mm×25mm孔距均布M6 螺纹孔，方便安装各类光学类具座和滑台以及调整架。

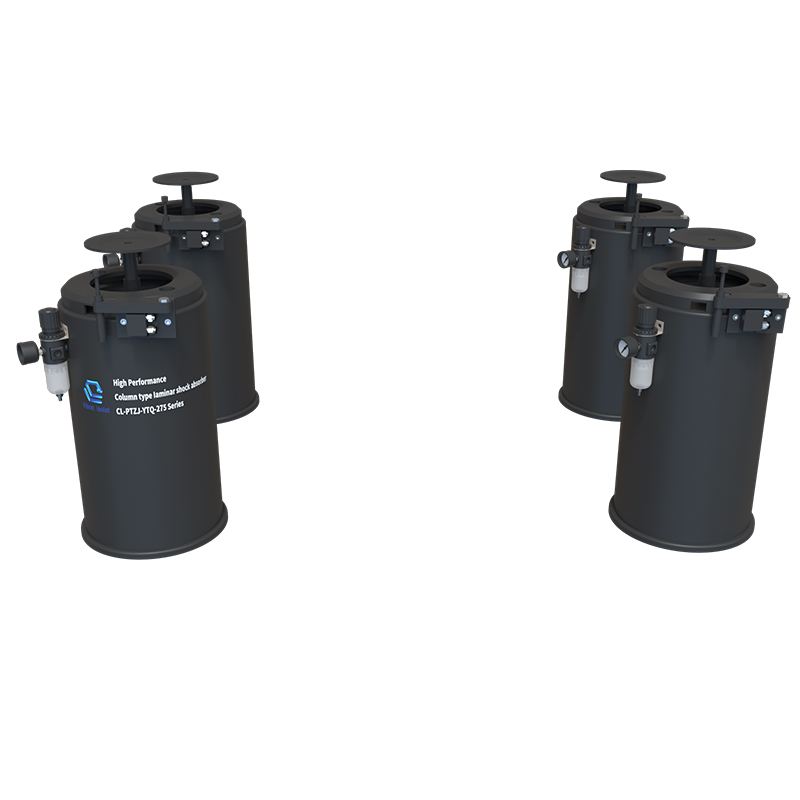

5、柱式气浮支架采用半膜片式空气囊，气室为二层结构，采用三线摆杆独立柱形悬触四支撑结构（3 米及以上为六支撑），独立支架无整体共振情况出现，内部三线摆设计可将振动隔离到最低水平，并在受到干扰后实现高精度工作台重新定位，腔内微米级层流阻尼技术，普通的层流阻尼采用的是在主气室与二级气室之间增加一个气孔的方式用来压缩以及释放气体，从而实现控制稳定性。而微米级层流阻尼则是将其中一层气室改为许多个微米级的小孔，这样将大大增加我们阻尼效率，并且降低了工作振幅，混合腔设计极大增加了给定尺寸下的柔性体积，同时降低了固有频率。固有频率小于1.5HZ。底部增加采用国标（GB\T20029-2005）规定的阻尼隔振垫，进一步减小外界振动干扰设备仪器精度。支架3个水平调节阀，反应灵敏，响应时间短。

6、调整高度机构部分：支架上方（每个单独柱式支撑腿上方）具有基座高度调整机构，可以调整高度和台面水平。

7、QFPT系列产品刚性高、稳定性好、隔振效果好、性价比高，适合于对隔振要求较高的环境使用。

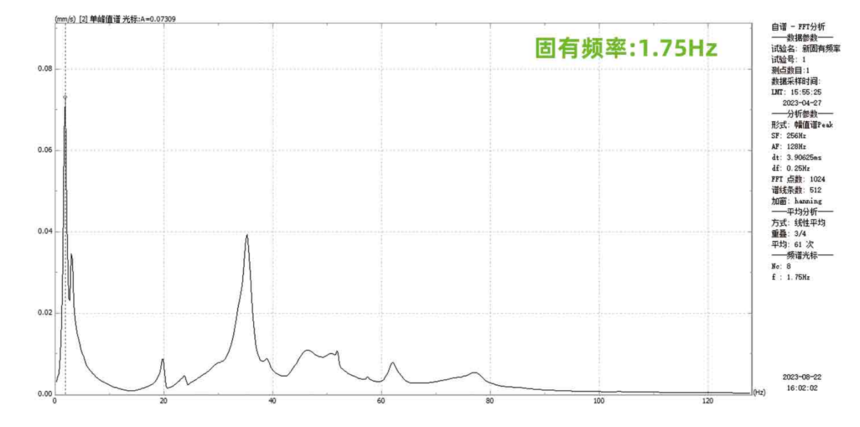

8. 固有频率：垂直 1.0～1.5Hz ，水平 1.0～1.5Hz

9.振幅： 1um

10.调平方式：自动调平

11.复定位精度：±0.1mm

12.工作压力：0.2～0.4MPa

13.空气源：静音空气压缩机 ＜50dB

14.隔振效率：垂直 5Hz 时：88～90% ； 10Hz 时：87～95%水平：5Hz 时：80～90% ； 10Hz 时：88～97%

15.配置静音无油空压机1台，扳手2个，高精数显平定仪1台
